Tarières
Avec la puissance toujours croissante des dispositifs de forage d’aujourd’hui, une tarière bien construite et de haute qualité est une nécessité. Pinnacle Drilling Products offre un éventail de tarières, de pilotes, de dents et de porte-trépans dans un large éventail de diamètres et de configurations.
Tarières à roc
Tarières à fondations
Tarière à usages multiples

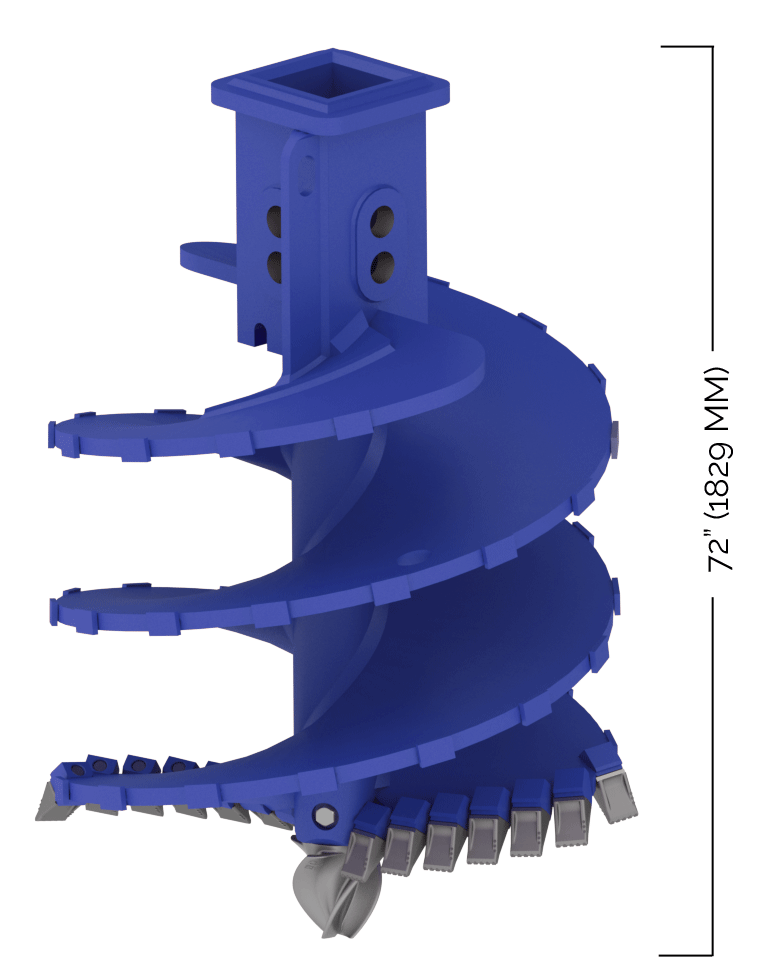

Tarières à roc
Que peut-on modifier?
Diamètres fréquemment demandés :16” – 144” *
Coupe : DC/DF, DC/SF, SC/SF, TC/TF
Tambour d’entraînement (kelly) :Tous les tambours sont conformes aux spécifications du client.
Arbre central :4” De – 12” De
➤ Tige pleine offerte dans certaines tailles
Volée : épaisseurs 1″ – 2″ offertes
➤ Tous les Di des volées sont biseautés pour une meilleure pénétration des soudures
➤ Volées laminées sur toutes les tarières de 30”
ou plus grandes
Protection contre l’usure : Plaques d’usure
➤ 2″ x 3″ x ½” (39302)
*Diamètres plus petits offerts en fonction de la taille du tambour kelly / tailles sur mesure supérieures à 144*
Articles d’usure
Pièces d’usure de la série Rock 0,990 :
Standard 0,990 (30122)
Dragon’s Tooth® 0,990 (30145)
Support triple 0,990 (32042)
Pilote 2½” carré 0,990 (40205)
Pièces d’usure de la série Rock 38 mm :
B47K19LK80-H (30182)
Dragon’s Tooth® 38 mm (30188)
Support triple* 38 mm (32064)
Pilote usiné RP-4 (40285)
*Toutes les tarières à roc de 0,990 et 38 mm sont fabriquées avec des supports triples.
**Dents coniques plus petites offertes sur demande.
PROTECTION CONTRE L’USURE
La protection contre l’usure peut augmenter considérablement la durée de vie de vos
outils de forage. Que ce soit en ajoutant l’une ou l’autre de ces options à
la nouvelle tarière ou en faisant remettre à neuf vos outils usagés par Jeffrey Machine,
voilà d’excellentes façons de protéger votre investissement.
Tarières
Diamètres fréquemment demandés : 14″– 144″ *
Type : Type 6
Coupe :DC/DF, DC/SF, SC/SF
Tambour d’entraînement (kelly) :Tous les tambours sont conformes aux spécifications du client.
Arbre central : 4″ De – 12″ De
➤ Tige pleine offerte dans certaines tailles
Volée : épaisseur 1″ – 2″ offertes
➤ Tous les Di des volées sont biseautés pour une meilleure pénétration des soudures
Protection contre l’usure : Bord extérieur de la surface dure
* Diamètres plus petits offerts en fonction de la taille du tambour kelly / tailles sur mesure supérieures à 144*”
PIÈCES D’USURE DE LA TARIÈRE
Dents : 201 dents (34100)
Support : W0-5 (36010)
Pilotes :
Pilote JM-08 avec V2½” pi. ca. (40470)
Pilote JM 8” Pilot avec /4″ pi.ca. 40260)
JM 10” Pilote avec V4″ (40262)
JM 12” Pilote avec V4″ (40264)
Tarière à usages multiples
Diamètres fréquemment demandés :16″– 144″ *
Type :Type 6
Couper :DC/DF, DC/SF, SC/SF
Tambours d’entraînement (kelly) :Tous les tambours d’entraînement sont conformes aux spécifications du client.
Arbre central :4″ DO – 12″ DO
➤ Tige pleine offerte dans certaines tailles
Vol :1″ – 2″ épaisseur disponible
➤Tous les Di sont biseautés pour une meilleure pénétration des soudures
➤ Volées laminées sur toutes les tarières de 30″ ou plus
Protection contre l’usure :Tampons d’usure
➤ 2″ x 3″ x ½” (39302)
*Diamètres plus petits offerts en fonction de la taille du tambour Kelly / tailles sur mesure supérieures à 144”
PIÈCES D’USURE POLYVALENTES DE LA SÉRIE ROC
Option roc
Dent :B47K19LK80-H (30182)
Support :38 mm support triple (32064)
Pilote : Pilote usiné RP-4 (40285)
Option terre (voir les pages 44 à 49)
Dent : BFZ 113×70/D (34241) – terre
BFZ 100×70/2 (34172) –
Support :38 mm support triple (32064)
Pilote : Pilote pour terre 4” SQ JM 8” (40260)
