FORAGE DE GALERIES ET TUNNELS

Produits de marteau haut de gamme pour le roc destinés aux industries de l’exploitation et de la construction souterraines.

Trépans pour forage de galeries et tunnels

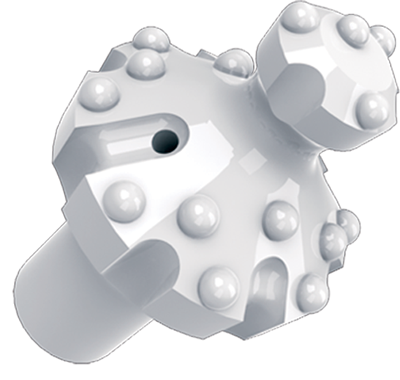

Équipement d’alésage

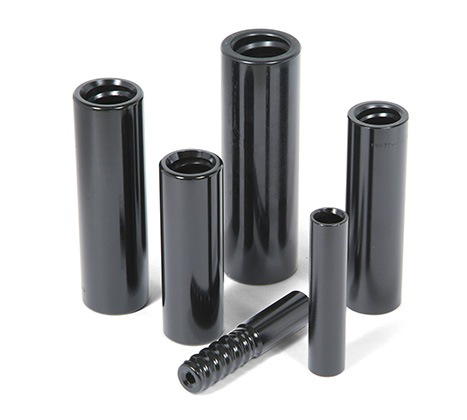

Tiges, emmanchements et accouplements

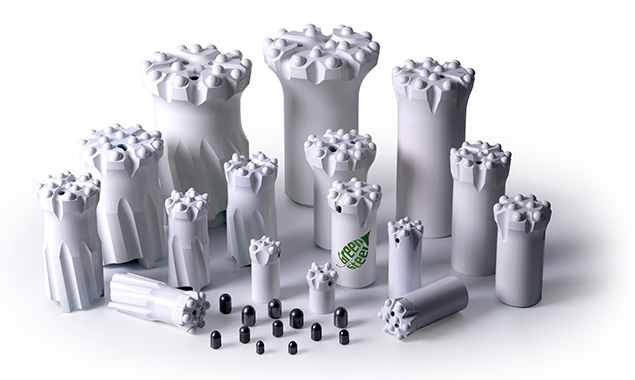

Trépans à pastille

Tous les trépans à pastille Robit® sont fabriqués en acier entièrement recyclable. Dans le processus de production d’acier écologique, les émissions de CO² ont diminué de 80 % et 95 % des déchets sont recyclés, y compris la fumée de procédé qui est filtrée. La nouvelle nuance d’acier offre des propriétés encore plus uniformes et une résistance à la fatigue améliorée, ce qui est crucial dans le processus de forage du roc. Conçu pour des applications particulières allant des formations rocheuses tendres aux conditions extrêmement difficiles.

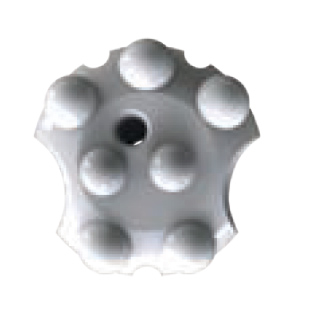

A, AR

MODÈLE ROC MOYEN ET DUR

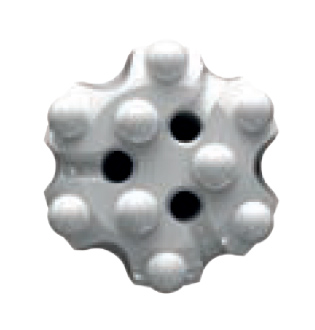

S, SR

MODÈLE TOUT AUTOUR

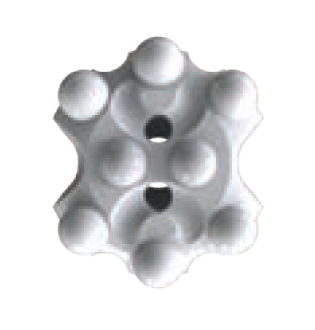

M

MODÈLE ROC MEUBLE + MOYEN DUR

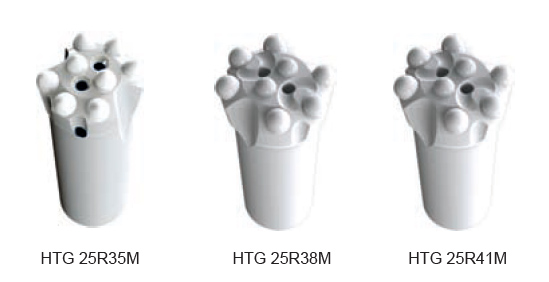

FILETS R25 (1 po)

FiletR25
Diamètre(mm)35
Diamètre (po)1⅜ po
Calibre (∡)30°
Pastilles (centre)(n° x mm)2 x 8
Pastilles (jauge)(n° x mm)6 x 8
Rinçage (centre)(n⁰)2
Rinçage (jauge)(n⁰)2
Numéro de produit (SuperDome)04-125-035-2362
Numéro de produit (balistique)04-125-035-2363
Poids(kg)0,3
FiletR25
Diamètre(mm)38
Diamètre (po)1½ po
Calibre (∡)30°
Pastilles (centre)(n° x mm)2 x 8
Pastilles (jauge)(n° x mm)6 x 8
Rinçage (centre)(n⁰)2
Rinçage (jauge)(n⁰)2
Numéro de produit (SuperDome)04-125-038-2011
Numéro de produit (balistique)04-125-038-2012
Poids(kg)0,5
FiletR25
Diamètre(mm)41
Diamètre (po)1⅝ po
Calibre (∡)35°
Pastilles (centre)(n° x mm)2 x 8
Pastilles (jauge)(n° x mm)6 x 9
Rinçage (centre)(n⁰)2
Rinçage (jauge)(n⁰)2
Numéro de produit (SuperDome)04-125-041-2178
Numéro de produit (balistique)04-125-041-2179
Poids(kg)0,5

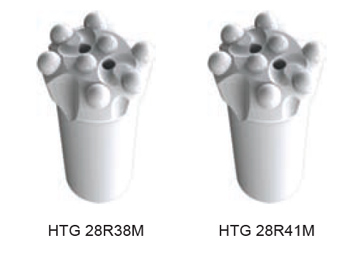

FILETS R28 (1 1/8 po)

FiletR28
Diamètre(mm)38
Diamètre (po)1½ po
Calibre (∡)30°
Pastilles (centre) (N⁰) (mm)2 x 8
Pastilles (calibre) (N⁰) (mm)6 x 8
Rinçage (centre)(N⁰)2
Rinçage (calibre)(N⁰)2
Numéro de produit (SuperDome)04-128-038-2020
Numéro de produit (balistique)04-128-038-2021
Poids(kg)0,5
FiletR28
Diamètre(mm)41
Diamètre (po)1⅝ po
Calibre (∡)35°
Pastilles (centre) (N⁰) (mm)2 x 8
Pastilles (calibre) (N⁰) (mm)6 x 9
Rinçage (centre)(N⁰)2
Rinçage (calibre)(N⁰)2
Numéro de produit (SuperDome)04-128-041-2552
Numéro de produit (balistique)04-128-041-2618
Poids(kg)0,5

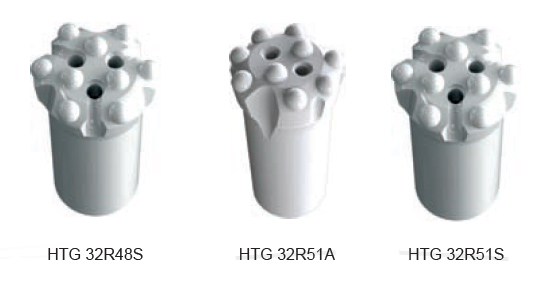

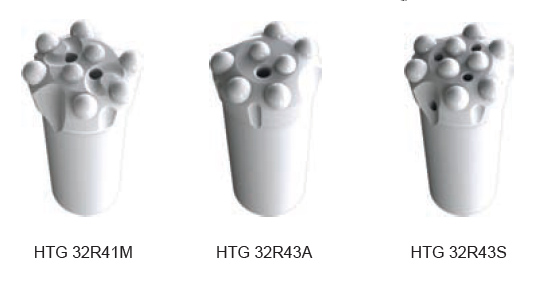

FILETS R32 (1 1/4 po)

FiletR32
Diamètre(mm)41
Diamètre (po)1⅝
Calibre (∡)35°
Pastilles (centre) (N⁰) (mm)2 x 8
Pastilles (calibre) (N⁰) (mm)6 x 9
Rinçage (centre)(N⁰)2
Rinçage (calibre)(N⁰)2
Numéro de produit (SuperDome)04-132-041-2023
Numéro de produit (balistique)04-132-041-2024
Poids(kg)0,5
FiletR32
Diamètre(mm)43
Diamètre (po)1 11/16
Calibre (∡)35°
Pastilles (centre) (N⁰) (mm)2 x 9
Pastilles (calibre) (N⁰) (mm)5 x 10
Rinçage (centre)(N⁰)1
Rinçage (calibre)(N⁰)2
Numéro de produit (SuperDome)04-132-043-2029
Numéro de produit (balistique)04-132-043-2030
Poids(kg)0,6
FiletR32
Diamètre(mm)43
Diamètre (po)1 11/16
Calibre (∡)35°
Pastilles (centre) (N⁰) (mm)3 x 8
Pastilles (calibre) (N⁰) (mm)6 x 9
Rinçage (centre)(N⁰)3
Rinçage (calibre)(N⁰)2
Numéro de produit (SuperDome)04-132-043-3836
Numéro de produit (balistique)04-132-043-3837
Poids(kg)0,7
FiletR32
Diamètre(mm)45
Diamètre (po)
Calibre (∡)30°
Pastilles (centre) (N⁰) (mm)2 x 9
Pastilles (calibre) (N⁰) (mm)5 x 11
Rinçage (centre)(N⁰)1
Rinçage (calibre)(N⁰)2
Numéro de produit (SuperDome)04-132-045-0329
Numéro de produit (balistique)04-132-045-0331
Poids(kg)0,7
FiletR32
Diamètre(mm)45
Diamètre (po)
Calibre (∡)35°
Pastilles (centre) (N⁰) (mm)3 x 8
Pastilles (calibre) (N⁰) (mm)6 x 9
Rinçage (centre)(N⁰)3
Rinçage (calibre)(N⁰)1
Numéro de produit (SuperDome)04-132-045-3805
Numéro de produit (balistique)04-132-045-3806
Poids(kg)0,7
FiletR32
Diamètre(mm)45
Diamètre (po)
Calibre (∡)35°
Pastilles (centre) (N⁰) (mm)3 x 8
Pastilles (calibre) (N⁰) (mm)6 x 9
Rinçage (centre)(N⁰)3
Rinçage (calibre)(N⁰)1
Numéro de produit (SuperDome)04-132-045-3818
Numéro de produit (balistique)04-132-045-3819
Poids(kg)0,9
FiletR32
Diamètre(mm)48
Diamètre (po)1⅞
Calibre (∡)35°
Pastilles (centre) (N⁰) (mm)3 x 9
Pastilles (calibre) (N⁰) (mm)6 x 10
Rinçage (centre)(N⁰)3
Rinçage (calibre)(N⁰)2
Numéro de produit (SuperDome)04-132-048-3815
Numéro de produit (balistique)04-132-048-3816
Poids(kg)0,9
FiletR32
Diamètre(mm)51
Diamètre (po)2
Calibre (∡)35°
Pastilles (centre) (N⁰) (mm)2 x 10
Pastilles (calibre) (N⁰) (mm)7 x 10
Rinçage (centre)(N⁰)2
Rinçage (calibre)(N⁰)2
Numéro de produit (SuperDome)04-132-051-0357
Numéro de produit (balistique)04-132-051-0359
Poids(kg)1
FiletR32
Diamètre(mm)51
Diamètre (po)2
Calibre (∡)35°
Pastilles (centre) (N⁰) (mm)3 x 9
Pastilles (calibre) (N⁰) (mm)6 x 10
Rinçage (centre)(N⁰)3
Rinçage (calibre)(N⁰)1
Numéro de produit (SuperDome)04-132-051-3821
Numéro de produit (balistique)04-132-051-3822
Poids(kg)1
FiletR32
Diamètre(mm)51
Diamètre (po)2
Calibre (∡)35°
Pastilles (centre) (N⁰) (mm)3 x 9
Pastilles (calibre) (N⁰) (mm)6 x 10
Rinçage (centre)(N⁰)3
Rinçage (calibre)(N⁰)1
Numéro de produit (SuperDome)04-132-051-4590
Numéro de produit (balistique)04-132-051-4591
Poids(kg)1,2
FiletR32
Diamètre(mm)57
Diamètre (po)
Calibre (∡)35°
Pastilles (centre) (N⁰) (mm)3 x 10
Pastilles (calibre) (N⁰) (mm)6 x 11
Rinçage (centre)(N⁰)3
Rinçage (calibre)(N⁰)1
Numéro de produit (SuperDome)04-132-057-0376
Numéro de produit (balistique)04-132-057-0379
Poids(kg)1,3
FiletR32
Diamètre(mm)64
Diamètre (po)
Calibre (∡)35°
Pastilles (centre) (N⁰) (mm)4 x 10
Pastilles (calibre) (N⁰) (mm)8 x 10
Rinçage (centre)(N⁰)2
Rinçage (calibre)(N⁰)
Numéro de produit (SuperDome)04-132-064-2037
Numéro de produit (balistique)04-132-064-2038
Poids(kg)1,7
FiletR32
Diamètre(mm)64
Diamètre (po)
Calibre (∡)35°
Pastilles (centre) (N⁰) (mm)4 x 10
Pastilles (calibre) (N⁰) (mm)8 x 10
Rinçage (centre)(N⁰)2
Rinçage (calibre)(N⁰)
Numéro de produit (SuperDome)04-132-064-0385
Numéro de produit (balistique)04-132-064-0387
Poids(kg)2,3
FiletR32
Diamètre(mm)76
Diamètre (po)3
Calibre (∡)35°
Pastilles (centre) (N⁰) (mm)4 x 11
Pastilles (calibre) (N⁰) (mm)8 x 11
Rinçage (centre)(N⁰)2
Rinçage (calibre)(N⁰)
Numéro de produit (SuperDome)04-132-076-0398
Numéro de produit (balistique)04-132-076-0400
Poids(kg)2,3

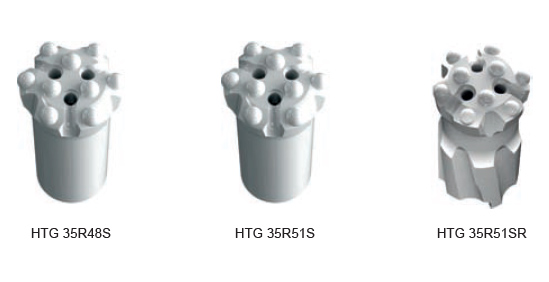

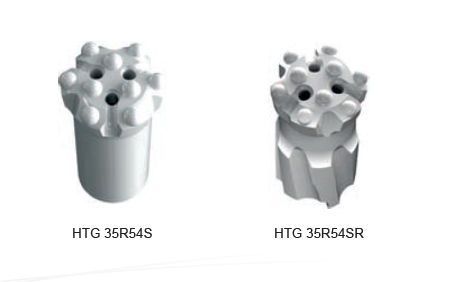

FILETS R35 (1 3/8 po)

FiletR35
Diamètre(mm)48
Diamètre (po)1⅞
Calibre (∡)35°
Pastilles (centre) (N⁰) (mm)3 x 9
Pastilles (calibre) (N⁰) (mm)6 x 10
Rinçage (centre)(N⁰)3
Rinçage (calibre)(N⁰)2
Numéro de produit (SuperDome)04-135-048-3725
Numéro de produit (balistique)04-135-048-3726
Poids(kg)0,8
FiletR35
Diamètre(mm)51
Diamètre (po)2
Calibre (∡)35°
Pastilles (centre) (N⁰) (mm)3 x 9
Pastilles (calibre) (N⁰) (mm)6 x 10
Rinçage (centre)(N⁰)3
Rinçage (calibre)(N⁰)1
Numéro de produit (SuperDome)04-135-051-4682
Numéro de produit (balistique)04-135-051-4683
Poids(kg)0,9
FiletR35
Diamètre(mm)51
Diamètre (po)2
Calibre (∡)35°
Pastilles (centre) (N⁰) (mm)3 x 9
Pastilles (calibre) (N⁰) (mm)6 x 10
Rinçage (centre)(N⁰)3
Rinçage (calibre)(N⁰)1
Numéro de produit (SuperDome)04-135-051-4413
Numéro de produit (balistique)04-135-051-4414
Poids(kg)1,2
FiletR35
Diamètre(mm)54
Diamètre (po)2⅛
Calibre (∡)35°
Pastilles (centre) (N⁰) (mm)3 x 10
Pastilles (calibre) (N⁰) (mm)6 x 10
Rinçage (centre)(N⁰)3
Rinçage (calibre)(N⁰)1
Numéro de produit (SuperDome)04-135-054-4734
Numéro de produit (balistique)04-135-054-4735
Poids(kg)1,1
FiletR35
Diamètre(mm)54
Diamètre (po)2⅛
Calibre (∡)35°
Pastilles (centre) (N⁰) (mm)3 x 10
Pastilles (calibre) (N⁰) (mm)6 x 10
Rinçage (centre)(N⁰)3
Rinçage (calibre)(N⁰)1
Numéro de produit (SuperDome)04-135-054-4131
Numéro de produit (balistique)04-135-054-4132
Poids(kg)1,2

TIGES

Produites à partir d’aciers à foret creux soigneusement sélectionnés, les tiges de forage offrent les avantages de la force maximale associés à une longue durée de vie des filets.
• Tiges d’avancement hexagonales, tiges à filets simples et tandem, tiges mâles-femelles
• Offert avec la plupart des types de filets

FILETS R32 (1 1/4 po)

TIGE POUR FORAGE DE GALERIES R38-HEX32-R32

Longueur(mm)3090
Longueur(pi -po)10
DiamètreHEX32
Filet (A)R38
Filet (B)R32
Rinçage (mm)9,6
Numéro de produit06D-07-2886
Poids(kg)19,7
Longueur(mm)3700
Longueur(pi -po)12
DiamètreHEX32
Filet (A)R38
Filet (B)R32
Rinçage (mm)9,6
Numéro de produit06D-07-2887
Poids(kg)23,6
Longueur(mm)4305
Longueur(pi -po)14
DiamètreHEX32
Filet (A)R38
Filet (B)R32
Rinçage (mm)9,6
Numéro de produit06D-07-2143
Poids(kg)27,4

TIGE POUR FORAGE DE GALERIES R38-HEX35-R32

Longueur(mm)3090
Longueur(pi -po)10
DiamètreHEX35
Filet (A)R38
Filet (B)R32
Rinçage (mm)9,5
Numéro de produit06D-07-2892
Poids(kg)23,9
Longueur(mm)3700
Longueur(pi -po)12
DiamètreHEX35
Filet (A)R38
Filet (B)R32
Rinçage (mm)9,5
Numéro de produit06D-07-2894
Poids(kg)28,7
Longueur(mm)4305
Longueur(pi -po)14
DiamètreHEX35
Filet (A)R38
Filet (B)R32
Rinçage (mm)9,5
Numéro de produit06D-07-2709
Poids(kg)33,5

TIGE POUR FORAGE DE GALERIES C38-HEX32-R32

Longueur(mm)3090
Longueur(pi -po)10
DiamètreHEX32
Filet (A)C38
Filet (B)R32
Rinçage (mm)9,6
Numéro de produit06D-07-2889
Poids(kg)19,7
Longueur(mm)4305
Longueur(pi -po)14
DiamètreHEX32
Filet (A)C38
Filet (B)R32
Rinçage (mm)9,6
Numéro de produit06D-07-2750
Poids(kg)27,4

TIGE POUR FORAGE DE GALERIES C38-HEX35-R32

Longueur(mm)3090
Longueur(pi -po)10
DiamètreHEX35
Filet (A)C38
Filet (B)R32
Rinçage (mm)9,5
Numéro de produit06D-07-2895
Poids(kg)23,9
Longueur(mm)3700
Longueur(pi -po)12
DiamètreHEX35
Filet (A)C38
Filet (B)R32
Rinçage (mm)9,5
Numéro de produit06D-07-2897
Poids(kg)28,7
Longueur(mm)4305
Longueur(pi -po)14
DiamètreHEX35
Filet (A)C38
Filet (B)R32
Rinçage (mm)9,5
Numéro de produit06D-07-0891
Poids(kg)33,5
Longueur(mm)4915
Longueur(pi -po)16’ 1½
DiamètreHEX35
Filet (A)C38
Filet (B)R32
Rinçage (mm)9,5
Numéro de produit06D-07-3965
Poids(kg)38,3
Longueur(mm)5525
Longueur(pi -po)18’ 1½
DiamètreHEX35
Filet (A)C38
Filet (B)R32
Rinçage (mm)9,5
Numéro de produit06D-07-3966
Poids(kg)43,1

FILETS R35 (1 3/8 po)

TIGE POUR FORAGE DE GALERIES C38-HEX35-R35

Longueur(mm)3090
Longueur(pi -po)10’ 1⅝”
DiamètreHEX35
Filet (A)C38
Filet (B)R35
Rinçage (mm)9,5
Numéro de produit06D-07-4348
Poids(kg)24,1
Longueur(mm)3700
Longueur(pi -po)12’ 1½”
DiamètreHEX35
Filet (A)C38
Filet (B)R35
Rinçage (mm)9,5
Numéro de produit06D-07-4349
Poids(kg)28,9
Longueur(mm)4305
Longueur(pi -po)14’ 1½”
DiamètreHEX35
Filet (A)C38
Filet (B)R35
Rinçage (mm)9,5
Numéro de produit06D-07-3021
Poids(kg)33,7
Longueur(mm)4915
Longueur(pi -po)16’ 1½”
DiamètreHEX35
Filet (A)C38
Filet (B)R35
Rinçage (mm)9,5
Numéro de produit06D-07-4350
Poids(kg)38,5
Longueur(mm)5525
Longueur(pi -po)18’ 1½”
DiamètreHEX35
Filet (A)C38
Filet (B)R35
Rinçage (mm)9,5
Numéro de produit06D-07-4057
Poids(kg)43,3
Longueur(mm)6135
Longueur(pi -po)20’
DiamètreHEX35
Filet (A)C38
Filet (B)R35
Rinçage (mm)9,5
Numéro de produit06D-07-6135
Poids(kg)47,9
Longueur(mm)6440
Longueur(pi -po)21’
DiamètreHEX35
Filet (A)C38
Filet (B)R35
Rinçage (mm)9,5
Numéro de produit06D-07-4351
Poids(kg)50,5

TIGE POUR FORAGE DE GALERIES C38-RONDE 39-R35

Longueur(mm)4305
Longueur(pi -po)14’ 1½”
DiamètreRND39
Filet (A)C38
Filet (B)R35
Rinçage (mm)10,3
Numéro de produit06D-07-4352
Poids(kg)36,9
Longueur(mm)4915
Longueur(pi -po)16’ 1½”
DiamètreRND39
Filet (A)C38
Filet (B)R35
Rinçage (mm)10,3
Numéro de produit06D-07-4353
Poids(kg)42,2
Longueur(mm)5525
Longueur(pi -po)18’ 1½”
DiamètreRND39
Filet (A)C38
Filet (B)R35
Rinçage (mm)10,3
Numéro de produit06D-07-3974
Poids(kg)47,5
Longueur(mm)6135
Longueur(pi -po)20’
DiamètreRND39
Filet (A)C38
Filet (B)R35
Rinçage (mm)10,3
Numéro de produit06D-07-3975
Poids(kg)52,8
Longueur(mm)6440
Longueur(pi -po)21’
DiamètreRND39
Filet (A)C38
Filet (B)R35
Rinçage (mm)10,3
Numéro de produit06D-07-3976
Poids(kg)55,4

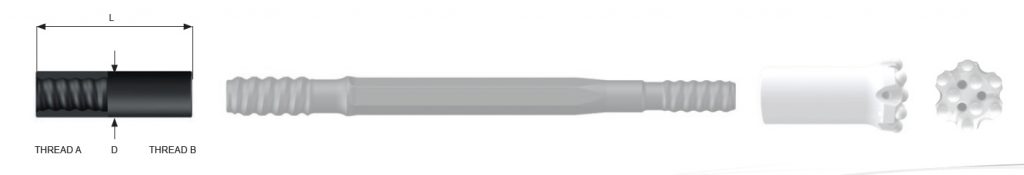

ACCOUPLEMENTS

Produit pour offrir un transfert d’énergie optimal sur divers diamètres de forage.
• Manchon d’accouplement, adaptateur de couplage, adaptateur de trépan
• Offert avec un demi-pont ou un pont complet

FILETS R32 (1 1/4 po)

MANCHON D’ACCOUPLEMENT

Longueur(mm)170
Longueur(pi -po)6⅝
Diamètre(mm)55
Filet (A)R38
Filet (B)R38
Pont(mm)S
Numéro de produit06E-07-0495
Poids(kg)1,9
Longueur(mm)190
Longueur(pi -po)
Diamètre(mm)55
Filet (A)C38
Filet (B)C38
Pont(mm)S
Numéro de produit06E-07-0497
Poids(kg)2,0

ÉQUIPEMENT D’ALÉSAGE

Conçu pour réaliser rapidement des forages droits de trous de bouchon
• Alésoir à dôme où le pilote est intégré à un alésoir
• Composé d’un adaptateur de pilote ou d’un foret et d’un trépan aléseur

FILETS R32 (1 1/4 po) et R35 (1 3/8 po)

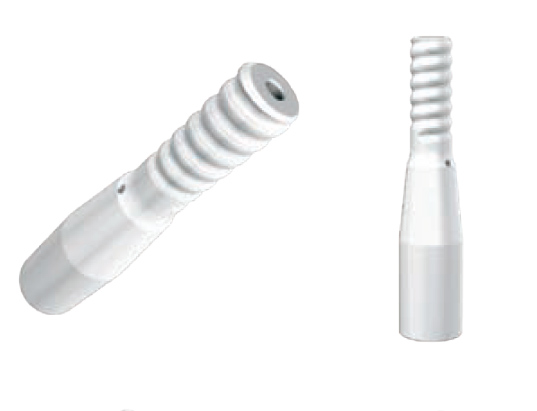

ADAPTATEURS DE PILOTES

Rinçage (centre)(N⁰)1
Rinçage (calibre)(N⁰)2
Numéro de produit (SuperDome)04-132-132-0410
Numéro de produit (balistique)
Poids(kg)2,4
Rinçage (centre)(N⁰)1
Rinçage (calibre)(N⁰)2
Numéro de produit (SuperDome)04-135-135-0464
Numéro de produit (balistique)
Poids(kg)2,4
Rinçage (centre)(N⁰)
Rinçage (calibre)(N⁰)
Numéro de produit (SuperDome)06L-24-0609
Numéro de produit (balistique)
Poids(kg)2,5
Rinçage (centre)(N⁰)
Rinçage (calibre)(N⁰)
Numéro de produit (SuperDome)06L-24-0608
Numéro de produit (balistique)
Poids(kg)2,5

ALÉSOIRS

Pastilles (centre) (N⁰) (mm)4 x 10
Pastilles (calibre) (N⁰) (mm)8 x 12
Rinçage (centre)(N⁰)
Rinçage (calibre)(N⁰)
Numéro de produit (SuperDome)04-012-089-0285
Numéro de produit (balistique)
Poids(kg)1,8
Pastilles (centre) (N⁰) (mm)4 x 12
Pastilles (calibre) (N⁰) (mm)8 x 12
Rinçage (centre)(N⁰)
Rinçage (calibre)(N⁰)
Numéro de produit (SuperDome)04-012-102-0286
Numéro de produit (balistique)
Poids(kg)2,5
Pastilles (centre) (N⁰) (mm)4 x 14
Pastilles (calibre) (N⁰) (mm)8 x 14
Rinçage (centre)(N⁰)
Rinçage (calibre)(N⁰)
Numéro de produit (SuperDome)04-012-127-0287
Numéro de produit (balistique)
Poids(kg)3,3



Pastilles (centre) (N⁰) (mm)5 x 14
Pastilles (calibre) (N⁰) (mm)10 x 14 po
Rinçage (centre)(N⁰)
Rinçage (calibre)(N⁰)
Numéro de produit (SuperDome)04-012-140-3493
Numéro de produit (balistique)
Poids(kg)4,8

FILETS R32 (1 1/4 po), C38 (1 3/8 po) et C45 (1 3/4 po)

ALÉSOIRS À DÔME

Pastilles (centre) (N⁰) (mm)4 x 9
Pastilles (calibre) (N⁰) (mm)12 x 12 po
Rinçage (centre)(N⁰)2
Rinçage (calibre)(N⁰)2
Numéro de produit (SuperDome)04-132-089-2265
Numéro de produit (balistique)04-132-089-2266
Poids(kg)2,5
Pastilles (centre) (N⁰) (mm)4 x 9
Pastilles (calibre) (N⁰) (mm)14 x 12
Rinçage (centre)(N⁰)2
Rinçage (calibre)(N⁰)2
Numéro de produit (SuperDome)04-132-102-2268
Numéro de produit (balistique)04-132-102-2269
Poids(kg)3,2
Pastilles (centre) (N⁰) (mm)4 x 9
Pastilles (calibre) (N⁰) (mm)18 x 14 po
Rinçage (centre)(N⁰)2
Rinçage (calibre)(N⁰)2
Numéro de produit (SuperDome)04-132-127-2938
Numéro de produit (balistique)04-132-127-3393
Poids(kg)5,8
Pastilles (centre) (N⁰) (mm)5 x 12
Pastilles (calibre) (N⁰) (mm)12 x 12 po
Rinçage (centre)(N⁰)2
Rinçage (calibre)(N⁰)2
Numéro de produit (SuperDome)01-238-089-2979
Numéro de produit (balistique)
Poids(kg)3,4
Pastilles (centre) (N⁰) (mm)5 x 10
Pastilles (calibre) (N⁰) (mm)12 x 12 po
Rinçage (centre)(N⁰)2
Rinçage (calibre)(N⁰)2
Numéro de produit (SuperDome)01-238-102-3520
Numéro de produit (balistique)
Poids(kg)4,5
Pastilles (centre) (N⁰) (mm)5 x 12
Pastilles (calibre) (N⁰) (mm)18 x 14 po
Rinçage (centre)(N⁰)2
Rinçage (calibre)(N⁰)2
Numéro de produit (SuperDome)01-238-127-3946
Numéro de produit (balistique)
Poids(kg)6,4
Pastilles (centre) (N⁰) (mm)5 x 14
Pastilles (calibre) (N⁰) (mm)21 x 14 po
Rinçage (centre)(N⁰)4
Rinçage (calibre)(N⁰)2
Numéro de produit (SuperDome)01-238-153-3476
Numéro de produit (balistique)
Poids(kg)10,7
Pastilles (centre) (N⁰) (mm)4 x 14
Pastilles (calibre) (N⁰) (mm)21 x 16 po
Rinçage (centre)(N⁰)4
Rinçage (calibre)(N⁰)2
Numéro de produit (SuperDome)01-245-180-5212
Numéro de produit (balistique)
Poids(kg)17,9
Pastilles (centre) (N⁰) (mm)5 x 14
Pastilles (calibre) (N⁰) (mm)24 x 16
Rinçage (centre)(N⁰)4
Rinçage (calibre)(N⁰)2
Numéro de produit (SuperDome)01-245-220-4250
Numéro de produit (balistique)
Poids(kg)29,0
